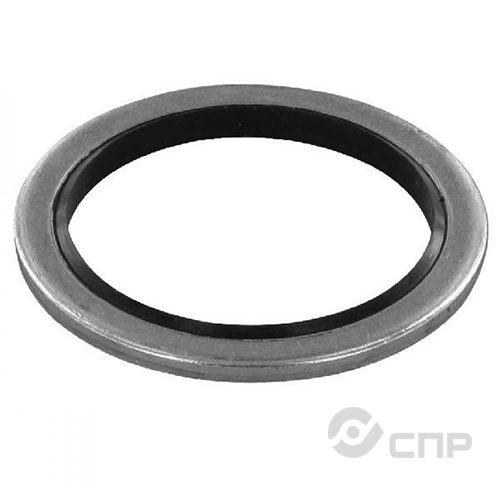

Резинометаллические кольца USIT NBR представляют собой улучшенный вариант уплотнительных шайб, которые конструкционно состоят из металлического кольца и внутреннего или внешнего привулканизированного выступа трапециевидной формы, выполненного из бутадиен-нитрильного каучука.

Являясь наиболее популярным синтетическим полимером, NBR в составе колец резинометаллических USIT проявляет незначительное набухание при контакте с бензолами, маслами, жирами. При работе он демонстрирует повышенную устойчивость к ряду химических веществ.
Высокая эластичность, устойчивость к истиранию и низкая остаточная деформация позволяет использовать резинометаллические кольца из NBR в оборудовании, где есть потребность в мягких уплотнениях. Также USIT NBR применяют в качестве преднатяжительного элемента в аналогичных РТИ изделиях, которые выполнены из менее эластичных материалов.

Маркировка резинометаллических колец осуществляется в соответствии с 9833-73 (18829-73). В соответствии с ним обозначение расшифровывается как «Кольцо USIT М2.5 3,1х6,4х1,0», где:

  • 3,1 – внутренний диаметр кольца (мм)
  • 6,4 – внешний диаметр кольца (мм)
  • 1,0 – толщина (высота) кольца (мм)


Оформите экспресс доставку USIT колец NBR, чтобы получить ваш заказ за 1-3 недели, если позиций нет на складе. Для дополнительной информации обращайтесь к нашим менеджерам.



Кольца USIT резиновые (NBR) купить в Нефтекамске

Кольца USIT резиновые (NBR) купить в Нефтекамске

Таблица размеров колец USIT

Фильтрация метрическая

НазваниеВнутренний диаметр, ммВнешний диаметр, ммВысота, ммФильтрация
Кольцо USIT M2.5 3,1х6,4х13.16.41Метрическая
Кольцо USIT M2.5 3,1х6,4х1,33.16.41.3Метрическая
Кольцо USIT M3 3,6х7,5х13.67.51Метрическая
Кольцо USIT M3 4,1х7х14.171Метрическая
Кольцо USIT M3 (M3.5) 4,1х7х14.171Метрическая
Кольцо USIT M4 4,5х7х14.571Метрическая
Кольцо USIT M4 4,6х9х14.691Метрическая
Кольцо USIT M4 4,9х8,6х14.98.61Метрическая
Кольцо USIT M5 5,6х10х15.6101Метрическая
Кольцо USIT M5 5,7х9х15.791Метрическая
Кольцо USIT M5 5,7х9,2х15.79.21Метрическая
Кольцо USIT M5 5,7х10х15.7101Метрическая
Кольцо USIT M5 (M5.5) 6,2х9,2х16.29.21Метрическая
Кольцо USIT M6 6,6х11х16.6111Метрическая
Кольцо USIT M6 6,7х10х16.7101Метрическая
Кольцо USIT M6 6,7х11х16.7111Метрическая
Кольцо USIT M6 6,7х11х2,56.7112.5Метрическая
Кольцо USIT M6 6,85х13,27х1,36.8513.271.3Метрическая
Кольцо USIT M6 6,9х13,2х1,36.913.21.3Метрическая
Кольцо USIT M6 7х11,4х1711.41Метрическая
Кольцо USIT M6 7х13,4х1,3713.41.3Метрическая
Кольцо USIT M6 (M6.5) 7,1х12х17.1121Метрическая
Кольцо USIT M6 (M6.7) 7,3х10,2х17.310.21Метрическая
Кольцо USIT M6 (M8) 8,5х13,4х18.513.41Метрическая
Кольцо USIT M8 8,6х13х18.6131Метрическая
Кольцо USIT M8 8,7х13х18.7131Метрическая
Кольцо USIT M8 8,7х14х18.7141Метрическая
Кольцо USIT M8 8,7х14,2х1,38.714.21.3Метрическая
Кольцо USIT M8 8,7х16х18.7161Метрическая
Кольцо USIT M8 (M8.5) 9,3х13,3х19.313.31Метрическая
Кольцо USIT M10 10,35х16х210.35162Метрическая
Кольцо USIT M8 (M10) 10,7х16х1,510.7161.5Метрическая
Кольцо USIT M10 10,7х17х1,510.7171.5Метрическая
Кольцо USIT M8 (M10) 10,7х18х1,510.7181.5Метрическая
Кольцо USIT M10 (M11) 11,4х16,3х1,511.416.31.5Метрическая
Кольцо USIT M11 11,8х18,1х1,511.818.11.5Метрическая
Кольцо USIT M10 (M11) 11,8х18,5х1,511.818.51.5Метрическая
Кольцо USIT M10 (M11) 12,7х19,1х1,512.719.11.5Метрическая
Кольцо USIT M10 (M12) 12,7х18х1,512.7181.5Метрическая
Кольцо USIT M12 12,7х19х1,512.7191.5Метрическая
Кольцо USIT M10 (M12) 12,7х20х1,512.7201.5Метрическая
Кольцо USIT M12 (M13) 13,7х20х1,513.7201.5Метрическая
Кольцо USIT M12 13,7х20,6х2,113.720.62.1Метрическая
Кольцо USIT M12 (M13) 13,7х22х1,513.7221.5Метрическая
Кольцо USIT M12 13,7х22,2х1,5913.722.21.59Метрическая
Кольцо USIT M13 13,8х20,1х1,513.820.11.5Метрическая
Кольцо USIT M12 (M13.5) 14х18,7х1,51418.71.5Метрическая
Кольцо USIT M14 14,7х21х1,514.7211.5Метрическая
Кольцо USIT M12 (M14) 14,7х22х1,514.7221.5Метрическая

Поможем с подбором колец уплотнительных

Если вам нужна консультация для подбора размера и материала колец уплотнительных обратитесь к нашим специалистам

по телефону

+7 800 301-86-97

по электронной почте

info@spr-prom.ru

Технические характеристики резинометаллических колец USIT NBR


Благодаря свойствам материала резинометаллические уплотнения USIT NBR способны проявлять высокую устойчивость при контакте с:

  • минеральными, растительными маслами и жирами
  • маслами и жирами животного происхождения
  • разными видами кислот
  • растворами солей комнатной температуры
  • спиртом, мазутом, бензином, дизтопливом
  • алифатическими углеводородами
  • различными типами хладагентов
  • неэтилированными бензинами.

Кольца USIT NBR могут служить уплотнением для горячей воды, но следует учитывать, что при температуре свыше 100°С усиливается процесс старения. П.ри отсутствии доступа кислорода данный процесс можно приостановить

Резинометаллические кольца USIT NBR:

  • отличаются хорошей прочностью при растяжении
  • имеют твердость от 60 до 80 Шор А
  • плохо поддаются истиранию
  • устойчивы к разрыву (до 130%).

Кольца резинометаллические USIT NBR сохраняют уплотняющую способность в температурном диапазоне от -30°С до +100°С. При краткосрочном повышении температуры до +130°С уплотнения USIT NBR не теряют своих свойств.

Противопоказанием для применения резинометаллических колец с выступом из бутадиен-нитрильного каучука являются устройства, в которых в качестве рабочей среды используются:

  • ароматические углеводороды
  • тормозные жидкости
  • хлорированные углеводороды
  • ацетон и ряд различных эфиров.

Также не рекомендуется использовать резинометаллические изделия из NBR для уплотнения масел и жиров на основе силикона, а также дизельного топлива, в состав которого входит до 40% ароматических углеводородов. Недостаточную устойчивость проявляют кольца USIT NBR по отношению к этилированным бензинам и биологически разлагающимся жидкостям.

Конструктивные особенности колец USIT NBR


Для изготовления металлической части колец USIT NBR используется углеродистая сталь, которая хлорируется или оцинковывается. Если условия работы предполагают непосредственный контакт с агрессивной средой, в результате чего возникает риск возникновения коррозии уплотнителя, то при производстве предпочтительно в качестве основы применить нержавеющую сталь.

Резинометаллические кольца, в которых основой выступает сталь, успешно заменяют более дорогостоящие уплотнители с основой из цветных металлов – латуни, меди или бронзы. На нашем предприятии можно заказать как стандартные изделия, выполненные в соответствии с ГОСТ 8752-79, так и изготовленные по индивидуальным параметрам заказчика.

D - Внешний диаметр кольца (мм)
d - Внутренний диаметр кольца (мм)
h - Ширина кольца (мм)

Где применяются кольца USIT NBR


Резинометаллические кольца USIT с уплотнением из NBR отличаются простотой установки, высокой прочностью соединения и точной центровкой уплотняющего элемента. Поэтому их применяют для герметизации оборудования, которое работает под высоким давлением – для силовых соединений, фланцев, резьбовых фитингов.

На складе предприятия имеются в наличии кольца USIT NBR разных типоразмеров. Также мы принимаем заказы на изготовление уплотнений по индивидуальным параметрам. Для заказа перейдите в раздел “Контакты” и свяжитесь с представителем нашей компании.
